产品概述
introduction

产品名称

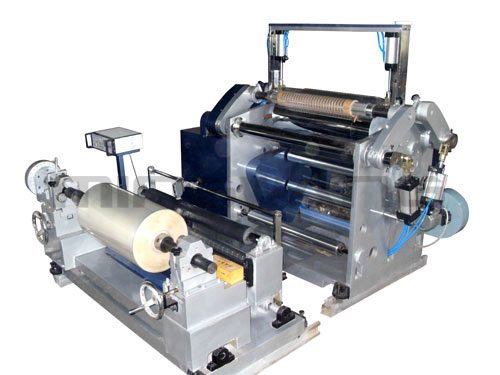

中心表面卷曲高速分切机
详细说明:
中心表面卷曲高速分切机适用于BOPP、PET、CPP、CPE、PVC、纸张等各种卷状材料的分条,在生产过程中根据不同需要对材料进行切边、分切等。

性能及特点:
1、 本机采用中心卷取及表面接触并收卷方式
2、 整机由PLC集中控制,并采用触摸屏人机界面对整机进行集中操作
3、 自动计米、报警等功能;
4、 收卷采用A、B气胀轴结构,装卸操作方便;
5、 放卷采用光电自动纠偏修正系统,使不规则材料能正常分切
6、 平刀纵切废边自动排放装置
7、 手动式上料,配气帐轴(3英寸)。

一、技术参数
1.幅宽:1100cm
2.分切厚度:20g-300g/m2(视不同原材料而定)
3.原料放卷最大直径:φ800mm
4.原料收卷最大直径:φ420mm
5.分切原料最大宽度:1100mm
6.收卷气胀轴直径:φ76m (瓦片式,也可以机械) 2 条
7.同时卷取轴数量:2条
8.纠偏精度:±2mm
9.分切精度:±0.5mm
10.速度:10-200m/min
11.电机功率:5.5kw
12.变频器功率:5.5KW 13.机身颜色:灰(其它颜色可选)
14.采用自动光电纠偏(根据不同原材料以及客户具体要求而定)
二、机器配置
1.放卷部分:
(1) 机架采用钢板结构
(2) 磁粉张力控制:张力控制范围10-200N.M
(3) 放料张力制动磁粉采用10 kg 1只
(4) 传动导辊采用铝导棍,经过动平衡处理(φ80 1130m)
(5) 基材可左右、平行调节:手动操作
(6) 光电纠偏系统 1套   纠偏精度:±0.5mm  纠偏主机采用110型同步电机驱动 1台
(7) 光电眼跟踪修正 1只
2.收卷装置
1) 结构方式:双气胀轴收卷(也可单轴收卷)
(2) 采用瓦片式气胀轴(规格:φ76×1150m) 2条
(3) 采用5kg磁粉离合器 2只
(4) 传动方式:采用齿轮,链条传动
(5) 收卷直径:φ420mm
(6) 放卷直径:φ800 mm
(7) 压紧方式: 采用气缸顶套结构和背压轴装置
4.排废料装置:
(1) 排料方式:吹风排废料
(2) 主电机采用三相异步电机(规格:0.75kw) 1台 5
5.控制部分:
1件 (1) 该机的控制系统大致可分为主机控制、张力控制、其它控制三部分。
(2) 主机控制:包括主电机控制、主控制箱。
(3) 张力控制:放卷张力,收卷张力、控制的速度范围较宽、无论低速高速都具有良
(4) 好的性能,收卷效果极佳。
(5) 附有电子计米器计长;报警停车;自动定长。
(6) 可以予设分切长度停机
6.配套设施:(用户自行负责)
(1) 电源:三相四线空气开关:电压380V 50Hz
